Taharica – Di artikel ini kita akan mengenal apa itu Data Akuisisi atau Data Acquisition (DAQ), kita akan mendeskripsikannya cukup detail sehingga anda akan mengetahui :
- Apa itu DAQ.
- fitur fitur apa saja yang ada pada DAQ.
- memahami cara menggunakan data DAQ.
Apa itu Data Acquisition (DAQ)?
Sistem Data Akuisisi / Data Acquisition System (DAQ atau DAS) adalah sebuah sistem dimana mengubah sinyal analog dari sensor menjadi sinyal digital yang kemudian ditampilkan oleh komputer, sinyal yang di ukur dapat berupa Suhu, Voltase, Regangan, Tekanan, Shock, Getaran, Jarak Perpindahan, RPM, Sudut, dan Berat.
Pada dasarnya tujuan dari Data Acquisition adalah untuk memperoleh dan menyimpan data, memvisualisasikan dan menganalisis data secara langsung ( real-time ) .
Komponen Dari Data Acquisition (DAQ)

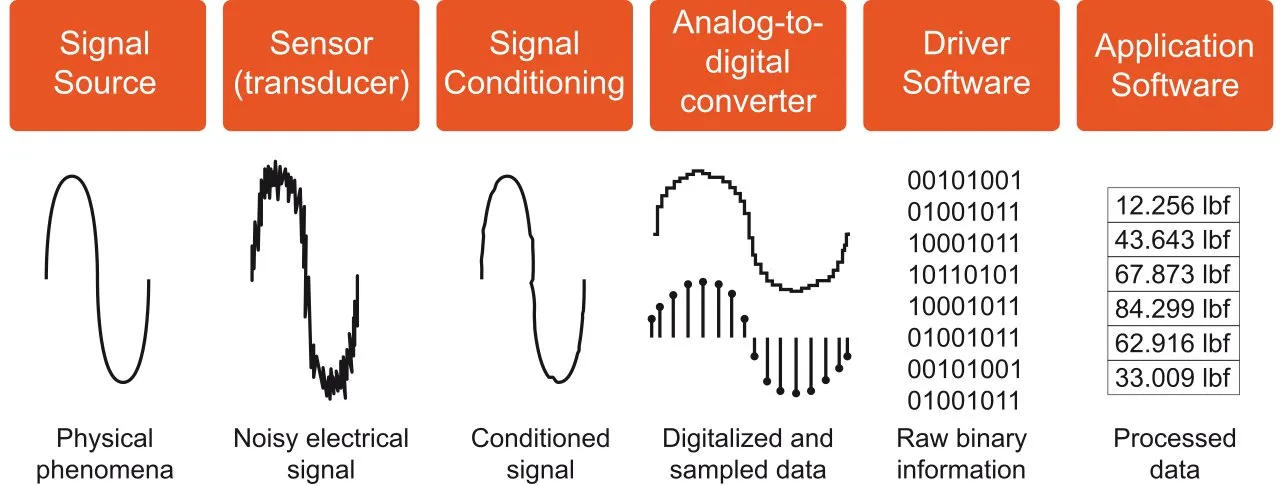

Prinsip dasar dari kerja Data Acquisition adalah sensor mendeteksi perubahan sekitarnya secara fisika dan mengubahnya menjadi sinyal analog, kemudian sinyal analog tersebut lanjut masuk kedalam signal conditioner untuk dipersiapkan sebelum diubah menjadi bentuk digital, kemudian dikonversikan menjadi sinyal digital didalam sinyal convertor yang kemudian ditampilkan di komputer melalui software DAQ.

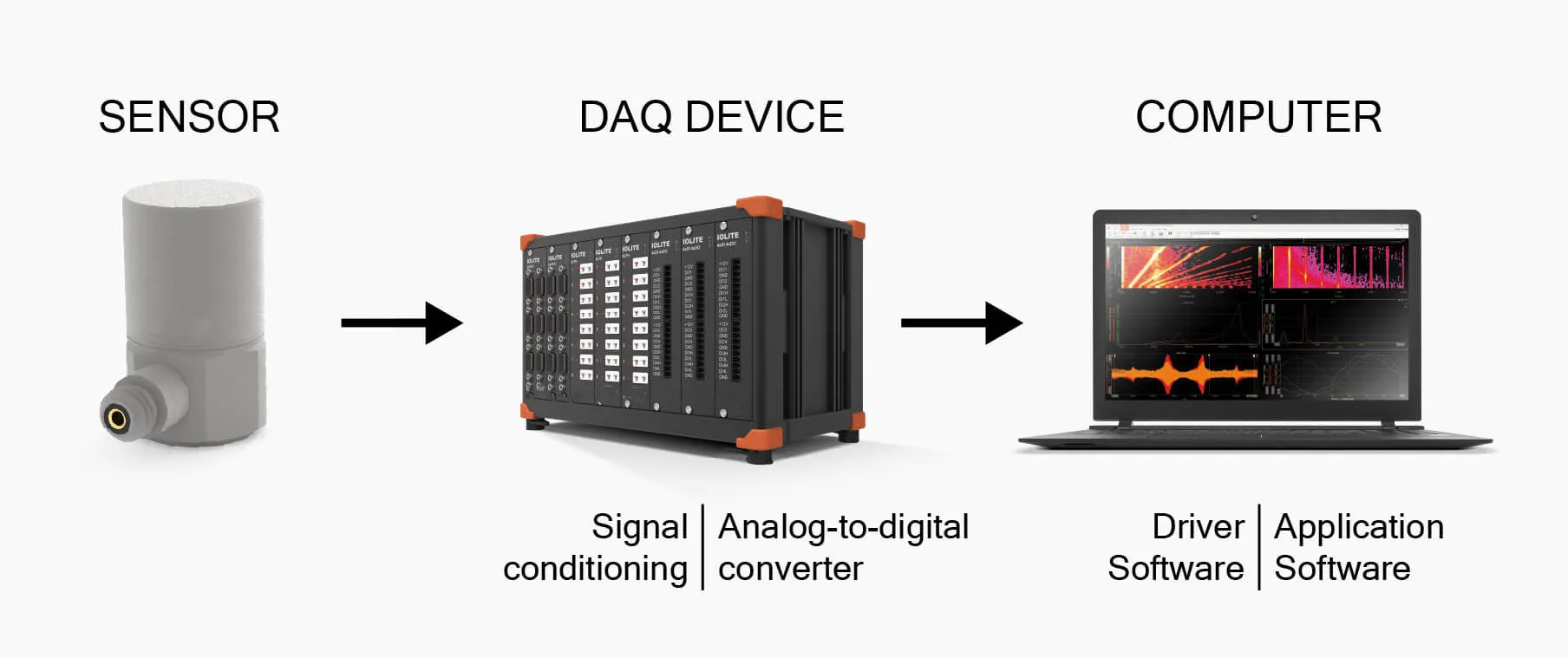

Data Acquisition yang modern terdiri atas empat komponen penting yang membentuk pengukuran fisika
- Sensors
- Signal Conditioning
- Analog-to-digital converter
- Komputer dengan DAQ software untuk data logging dan analisis
Pada umumnya DAQ memiliki banyak channel dari Signal Conditioning yang menyediakan tampilan antara sensor external dan A/D Conversion subsystem.
Mengenal lebih lanjut dari masing masing komponen DAQ

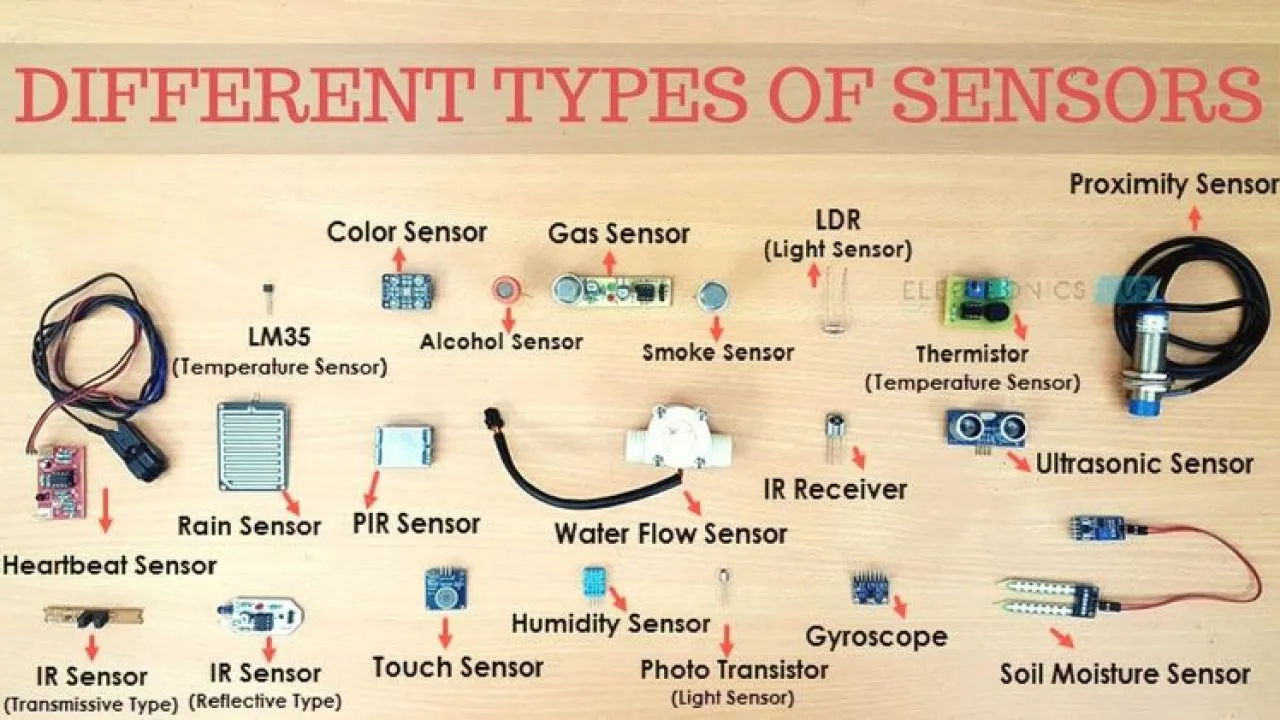

Apa itu sensor? dan fungsinya.
sensor adalah perangkat yang mendeteksi perubahan lingkungan secara fisiska, sebuah sensor mengubah fenomena fisik menjadi analog voltage yang terukur (atau terkadang sinyal digital diubah menjadi tampilan yang dapat dilihat manusia atau diproses lebih lanjut.
Apa itu Signal Conditioning atau Signal Conditioner?
sinyal analog yang didapatkan dari sensor perlu disiapkan dengan benar sebelum dapat diubah menjadi bentuk sinyal digital untuk diproses lebih lanjut. Signal Conditioning merupakan rangkaian sirkuit elektronik yang memanipulasi sinyal dengan cara mempersiapkan untuk tahap pemrosesan berikutnya.
Apa itu ADC (Analog-to-Digital Converter)?
ADC adalah sebuah komponen fundamental dari sistem Data Acquisition modern. Tujuan utama dari ADC dalam DAQ adalah untuk mengubah sinyal analog yang dikondisikan menjadi aliran data digital, sehingga DAQ dapat memprosesnya untuk ditampilkan, disimpan, dan dianalisis.
Pengukuran apa saja yang dapat dilakukan oleh DAQ?
- Temperature ( Suhu )
- Voltage ( Tegangan )
- Current
- Strain and Pressure ( Regangan dan tekanan )
- Shock and Vibratio (Gelombang dan Getaran)
- Displacement (perpindahan jarak)
- RPM, Angle (Sudut) dan Discrete Event
- Weigth (Berat)
ada beberapa pengukuran lainya termasuk cahaya dan gambar, suara, massa, posisis, kecepatan, dll. Yang dapat diukur oleh perangkat DAQ
Tujuan dari Data Akuisisi
Tujuan utama dari Sistem Data Akuisisi adalah untuk memperoleh dan menyimpan data. Tetapi juga dimaksudkan untuk memberikan visualisasi dan analisis data secara real-time dan pasca-perekaman. Selain itu, sebagian besar DAQ memiliki beberapa kemampuan analitik dan pembuatan laporan bawaan.
Inovasi terbaru adalah kombinasi akuisisi dan kontrol data, di mana sistem DAQ berkualitas tinggi disinkronkan dengan sistem kontrol real-time.
Tujuan dari DAQ dapat disimpulkan sebagai :
- Data Recording
- Data Storing
- Real time data visualization
- Post record data review
- Data analysis dengan berbagai perhitungan matematis dan statistik
- Report Generation
Instrumentasi DAQ juga banyak digunakan dalam aplikasi pemantauan. diantaranya :
- Memantau kondisi mesin kompleks, seperti genset, motor, baling baling, dll
- Memantau properti struktural bangunan seperti jembatan, stadion, dll
- Memantau konsumsi energi dan efisiensi dalam proses produksi
- Dan masih banyak skenario pemantauan lainya.
Pentingnya Sistem Data Akuisisi
Sistem data akuisisi atau perangkat DAQ sangat penting dalam pengujian produk, dari mobil hingga perangkat medis – pada dasarnya, perangkat elektromekanis apa pun yang digunakan orang.
Sebelum Menggunakan DAQ, produk diuji dengan cara yang tidak terstruktur dan sangat subjektif. Misalnya, ketika menguji suspensi baru di dalam mobil, para insinyur sering kali mengandalkan pendapat pengemudi tes tentang bagaimana suspensi “terasa” bagi mereka.
Saat ini, tidak ada yang akan mempertimbangkan untuk membuat segala jenis kendaraan, besar atau kecil, pesawat terbang, peralatan medis, mesin skala besar, dll tanpa menggunakan akuisisi data untuk mengukur kinerja, keamanan, dan kehandalannya secara objektif.
Basic Type Data Akuisisi
Pada saat ini Data Acquisition datang dalam berbagai bentuk. Dari sistem akuisisi data modular hingga DAQ lengkap. Ada banyak pilihan yang sesuai dengan aplikasi tertentu. Untuk mempelajari tentang berbagai jenis sistem Data Acquisition.
