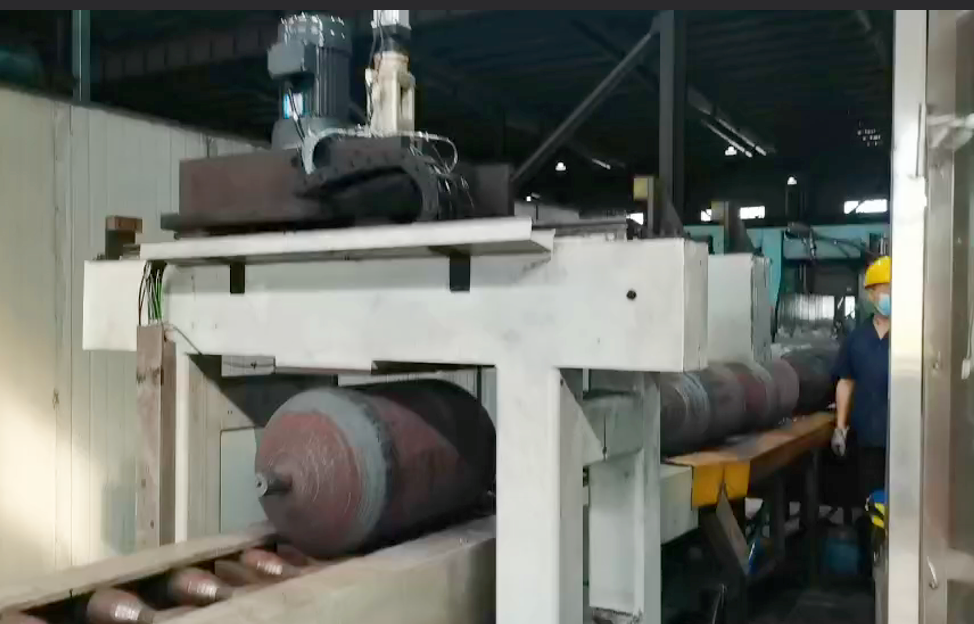

Fully Automatic Online Brinell Hardness Testing System

Mewujudkan pengujian kekerasan Brinell atau Rockwell langsung pada komponen besar seperti tabung gas baja, tabung gas energi hidrogen aluminium, kepala silinder mesin mobil, set roda rel berkecepatan tinggi, suku cadang penempaan mesin kedirgantaraan (paduan titanium, paduan suhu tinggi, paduan aluminium), suku cadang penempaan industri berat pembuatan kapal, dan pipa bor minyak di lokasi produksi.



Struktur Produk / Product Structure

  1. Bagian rangka utama
    Main frame part
  2. Bagian pemuatan sumbu Zu
    Zu axis loading part
  3. Bagian penggilingan sumbu X
    X axis milling part
  4. Bagian pembersihan serpihan besi sumbu X
    X axis iron chip cleaning part
  5. Bagian akuisisi visual sumbu X
    X axis visual acquisition part
  6. Bagian pengangkatan servo hidrolik sumbu Zd
    Zd hydraulic servo lifting part
  7. Bagian bantu konveyor botol sumbu Y
    Y axis bottle conveying auxiliary part
  8. Bagian kontrol terpusat dan komputer bawah (PLC)
    PLC lower computer and system centralized control part
  9. Bagian komputer atas untuk pemrosesan data citra dan antarmuka komunikasi
    Upper computer image data processing and communication interface part

Fungsi Produk / Product Functions

  • 4.1 Skenario Aplikasi Luas
    Mampu mengakomodasi benda kerja berdiameter Φ219 mm hingga Φ416 mm, dengan panjang bagian silinder lurus antara 700 hingga 2000 mm.
    Wide application scenarios: Supports Φ219 mm to Φ416 mm diameters, and 700–2000 mm straight cylinder section lengths.
  • 4.2 Rentang Pengukuran Luas
    Mendukung integrasi hingga 7 metode uji mekanik dalam satu sistem terpasang.
    Wide measurement range, enabling integration of 7 mechanical test methods within one setup.
  • 4.3 Fungsi Pengujian Multiskala
    Mampu melakukan pengujian kekerasan Brinell secara otomatis. Sistem juga dapat dilengkapi dengan:

    • Modul pengukuran kedalaman Rockwell
      Rockwell depth measurement module
    • Modul pengukuran kedalaman Brinell
      Brinell depth measurement module
    • Modul CELL Brinell otomatis penuh
      Fully automatic Brinell CELL module
    • Metode indentasi dengan instrumentasi untuk menentukan:
      • Sifat tarik
        Tensile properties
      • Sifat fraktur
        Fracture properties
      • Elongasi setelah fraktur
        Elongation after fracture
  • 4.4 Operasi Otomatis
    Sistem mendukung pengujian dengan sekali klik tanpa pengawasan (unattended one-button operation).
    Supports unattended one-button testing operation for streamlined automation.
