Parshall Flumes – Open Channel Flow

Parshall Flume adalah cara yang ekonomis dan akurat untuk mengukur aliran air di saluran terbuka dan pipa tidak penuh. Awalnya flume dikembangkan untuk mengukur air permukaan, pembagian hak air, dan aliran irigasi. Namun, penggunaannya telah meluas hingga mencakup pengukuran aliran limbah (baik di pipa dan pabrik pengolahan), pembuangan industri, rembesan bendungan, dan aplikasi lainnya.

Sebagai kelas dengan ukuran standar (22), Parshall Flume adalah flume pengukur aliran yang paling umum digunakan dan dikenal luas!

Bahan Parshall Flume
Openchannelflow memproduksi Parshall Flumes dalam beberapa bahan berbeda:
Aluminium
Cocok untuk cerobong portabel atau lokasi terpencil yang sulit membawa bahan masuk. Konstruksi yang ringan dan kuat, biaya aluminium lebih mahal daripada kebanyakan bahan lainnya.

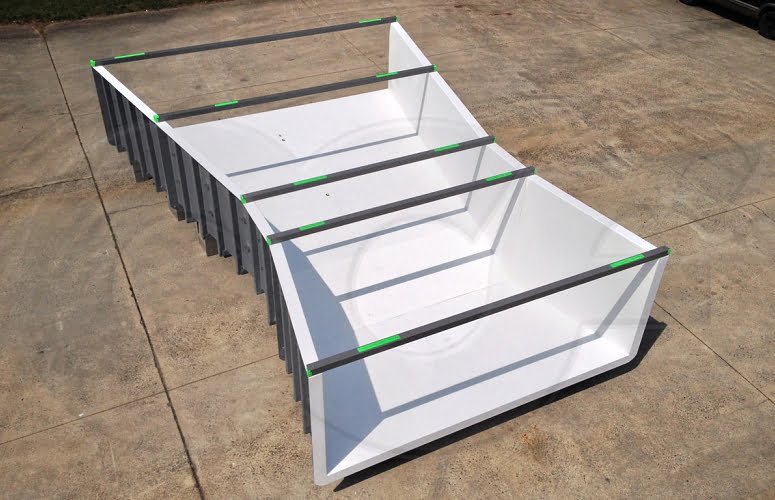

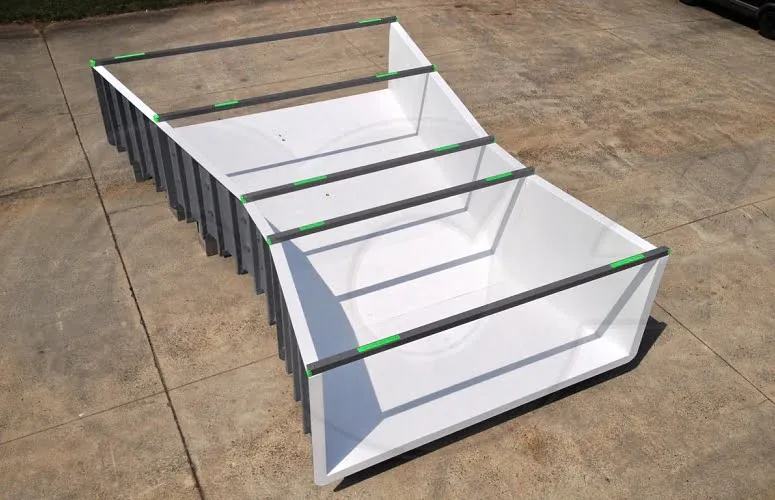

Fiberglass (FRP / GRP)
Kombinasi yang baik dari ketahanan korosi yang ringan, hemat biaya, dan baik
Untuk aplikasi limbah, fiberglass adalah bahan pilihan
Baja Galvanis
Di mana biaya menjadi perhatian (dan air bersih), baja galvanis adalah bahan pilihan
Meskipun berat, mudah untuk diperbaiki dan tahan terhadap penyalahgunaan – bahan yang sempurna untuk hak air, irigasi, dan aliran air permukaan
Besi tahan karat
Meskipun lebih mahal dari bahan lainnya, stainless steel merupakan bahan yang sangat baik bila aliran alirannya adalah:
Kasar
Korosif
Suhu tinggi yang berkelanjutan
atau di mana pelecehan fisik dapat terjadi

Aksesoris Parshall Flume
Untuk membantu Anda fokus pada nomor aliran Anda – dan bukan bagaimana Anda mendapatkannya – Openchannelflow juga menawarkan berbagai macam aksesori, termasuk:

Sambungan perpipaan / ujung
Opsi kondisi aliran
Pemasangan flowmeter
Pemasangan sampler / parameter
Konfigurasi khusus (bersarang, dinding samping yang diperpanjang / dikurangi, dll.)

Aplikasi Parshall Flume

Fleksibilitas Parshall Flume membuatnya digunakan dalam beberapa aplikasi yang beragam, termasuk:

Pabrik pengolahan limbah
Pemantauan Daerah Aliran Sungai
Limpasan Tepi Lapangan
Rembesan Bendungan
Pengukur Aliran
Pemantauan Debit Industri
Debit Tambang
Saluran Irigasi
Pengukuran Debit Musim Semi

Bagaimana Parshall Flume Beroperasi

Parshall Flume adalah struktur hidrolik tetap yang digunakan untuk mengukur aliran air di saluran terbuka atau pipa tidak penuh. Flume mempercepat aliran dengan kontraksi dinding samping paralel dan penurunan elevasi lantai tenggorokan. Kontraksi dan penurunan mempercepat aliran dari kondisi subkritis yang lambat ke yang lebih cepat, kondisi superkritis. Transisinya mirip dengan transisi di udara dari rezim subsonik ke supersonik.

Hasilnya, aliran dapat ditentukan secara akurat di bagian hulu, bagian yang menyatu dari flume dengan melakukan pembacaan kedalaman tunggal pada titik pengukuran tertentu.

Cerobong asap pendek seperti Parshall hanya memiliki satu titik pengukuran (Ha) di mana laju aliran dapat ditentukan. Pembacaan level yang dilakukan di hulu titik pengukuran akan menghasilkan flume over reading, sementara yang diambil ke hilir akan menghasilkan flume yang terbaca (seiring percepatan aliran dan permukaan air turun ke arah tenggorokan).
