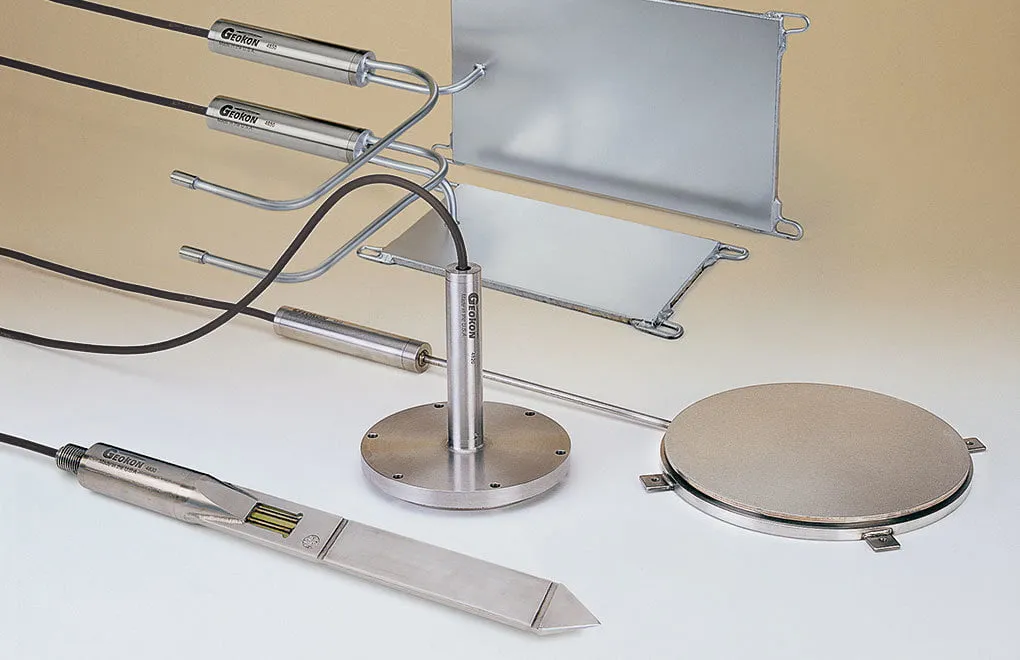

Semiconductor Type Model 3500

Semiconductor Type Model 3500
Semiconductor Type Model 3500 - Image 2

Alat Uji Geoteknik, instrumen Geoteknik, Alat untuk mengukur tekanan pada jalan raya, landasan pacu atau rel kereta api

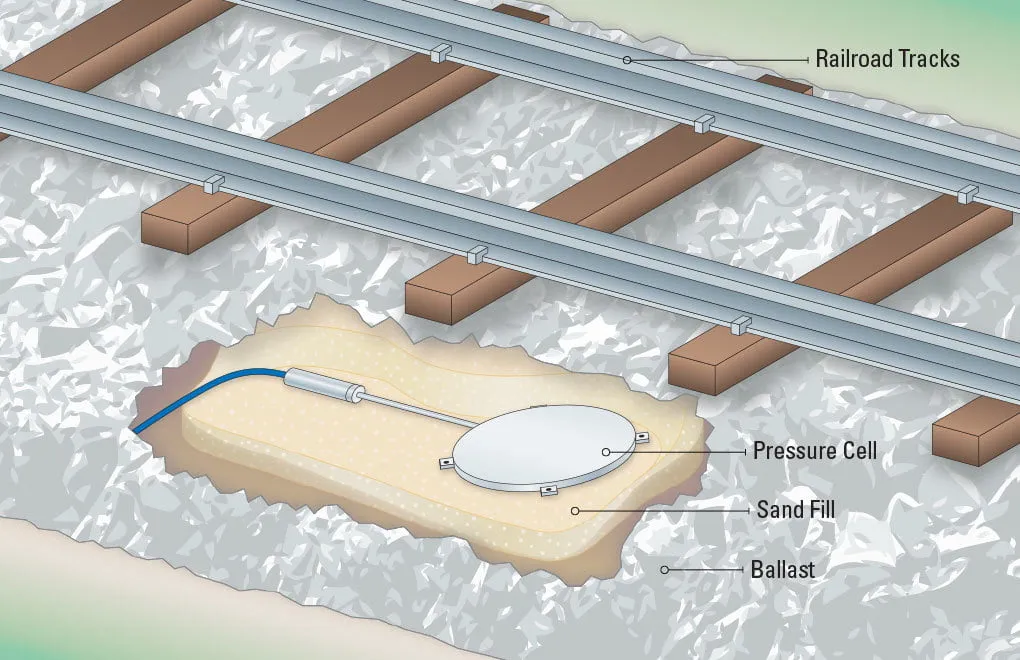

Seri 3500 memiliki desain yang mirip dengan Seri 4800 tetapi transduser kawat bergetar digantikan oleh transduser tipe semikonduktor (untuk memungkinkan pengukuran tekanan dinamis) yang dapat memiliki output 2 mV / V, 0-5 VDC atau 4- 20 mA. Aplikasi yang umum adalah pengukuran tekanan yang diinduksi lalu lintas pada sub-grade jalan raya, landasan pacu bandara atau di bawah rel kereta api.

Specifications

Standard Ranges¹      : 100, 250, 400, 600 kPa; 1, 2.5, 6 MPa
Over Range                  : 1.5 × rated pressure
Resolution                    :Infinite
Accuracy²                     : ±0.25% F.S (0.1% F.S. available on request)
Temperature Range¹ : −20°C to +80°C
Dimensions                  : Varies

¹Other ranges and sizes available on request.

²Transducer accuracy established under laboratory conditions.
Total system accuracy (pressure transducer + pressure cell) is subject to site-specific variables.
