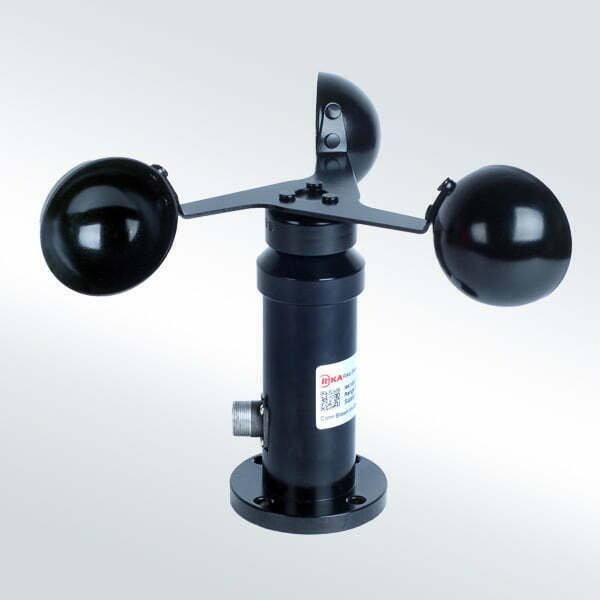

Sensor Kecepatan Angin RK100-01 dirancang khusus untuk secara akurat dan andal mengukur kecepatan angin di bawah kondisi lingkungan yang merugikan. Sirkuit digital yang mampu menahan RFI & EMI yang kuat dan kompensasi suhu otomatis dibangun, menghasilkan tegangan dan sinyal arus dengan induksi elektromagnetik , Nilai dan kecepatan angin horisontal adalah hubungan linier. Shell terbuat dari paduan aluminium kekuatan tinggi, cangkir angin terbuat dari stainless steel 304, papan PCB dicat dengan lapisan anti-korosi, ditampilkan dengan bukti air, tahan korosi. Di dalam dan memutar posisi memiliki cincin penyegelan dengan fungsi penyegelan yang bagus, menghentikan air, kabut garam dan debu masuk. Sensor kecepatan angin RK100-01 memiliki kinerja yang baik di lingkungan yang keras.
FITUR
* Ambang mulai rendah * Konstruksi semua logam besar-besaran * Kemampuan tahan korosi yang kuat * Stainless steel Wind cup, beban anti angin hingga 70 m / s * Desain bantalan ganda * Desain perlindungan lonjakan * Instalasi Mudah
APLIKASI
* Stasiun pemantauan cuaca * Pemantauan keamanan peralatan ketinggian tinggi * Port * Pembangkit listrik tenaga surya dan angin * Kendaraan pemantau cuaca bergerak * Kapal laut * Bandara & helipad terpencil * Terowongan jalan & rel
SPECIFICATIONS
|
Output
|
Pulses
|
4-20mA
|
RS485
|
0-5V/0-10V/1-5V
|
|
Supply Voltage
|
5-24VDC
|
12-24VDC
|
12-24VDC
|
12-24VDC
|
|
Load Capacity
|
>2kΩ
|
<500Ω(typ 250Ω)
|
>2kΩ
|
|
|
Range
|
0-30m/s,
0-60m/s |
0-30m/s,
0-60m/s |
0-30m/s,
0-60m/s |
0-30m/s,
0-60m/s |
|
Accuracy
|
±0.5m/s(<5m/s)
±3%FS(≥5m/s) |
±0.5m/s(<5m/s)
±3%FS(≥5m/s) |
±0.5m/s(<5m/s)
±2%FS(≥5m/s) |
±0.5m/s(<5m/s)
±3%FS(≥5m/s) |
|
Starting Threshold
|
<0.5m/s |
|||
| Limit Wind Speed | 70m/s | |||
|
Ingress Protection
|
IP65 |
|||
|
Operating Temperature
|
-30℃-+70℃ |
|||
|
Weight(unpacked)
|
240g |
|||
|
Dimension
|
Cup rotor:ø200mm,Height:150mm |
|||
|
Main material
|
Cup:304stainless steel, Main Body:Aluminum alloy |
|||
|
Finish
|
Polyester powder electrostatic spraying(black) |
|||
|
Storage Condition
|
10℃-60℃@20%-90%RH
|
|||
OUTPUT CHARACTERISTICS
Pulses
Characteristic transfer function:
V=0.667*F(Range:0-30m/s),
V=1.333*F(Range:0-60m/s).
(where V = wind speed (m/s),F = output frequency(Hz))
Current
Voltage
Characteristic transfer function:
V=U/( full scale voltage-zero point voltage)*30(Range:0-30m/s),
V=U/( full scale voltage-zero point voltage)*60(Range:0-60m/s).
(where V = wind speed (m/s),U = output voltage(V))
RS485
If the transmission distance is over 100m, please add a 120Ω terminal matching resistances on the front end and back end of bus interface respectively.Please refer to the modbus communication protocol specification.
DIMENSION & MOUNTING
Flange mounted, fix four screws on the bracket and keep the product horizontal.
PARAMETER SELECTION TABLE
|
Remark
|
Series
|
Type
|
Output
|
Range
|
Cable Length
|
|
|
RK
|
||||||
|
100
|
|
|
||||
|
01
|
||||||
|
A
|
4-20mA
|
|||||
|
B
|
0-5V
|
|||||
|
C
|
0-10V
|
|||||
|
D
|
Pulses
|
|||||
|
|
E
|
RS485
|
||||
|
X
|
Other
|
|||||
|
|
A
|
0-30m/s(recommended)
|
||||
|
B
|
0-60m/s
|
|||||
|
1500
|
Uniys:mm(typ)
|
|||||
|
3000
|
Units:mm
|
|||||
|
…
|
Units:mm
|
|||||
